什么是模具斜頂:
出模時,斜頂沿著斜方向向上頂(角度90°),斜頂出模后,斜頂與產品扣位之間距離要有
0.5MM以上,才能保證產品出模不會扣到斜頂;
什么是模具滑塊:是完成側面抽芯的重要零件,配合導滑槽使用,用斜導柱帶動其進行側抽芯;
在塑料模具中,利用成型的開模動作,使斜撐梢與滑塊產生相對運動趨勢,使滑塊沿開模方向及水平方向的兩種運動形式,使之脫離倒勾。如下圖所示:
1.分析設計

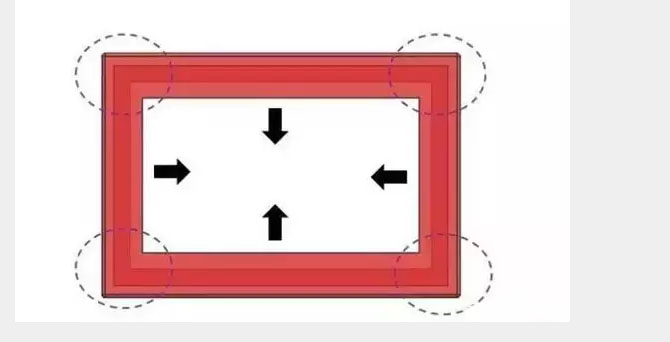

碰到此類產品,我們首先會考慮能不能做斜頂,但通過分析,做斜頂4個角落位置的倒扣無法脫離(箭頭方向做斜頂)
2.方案

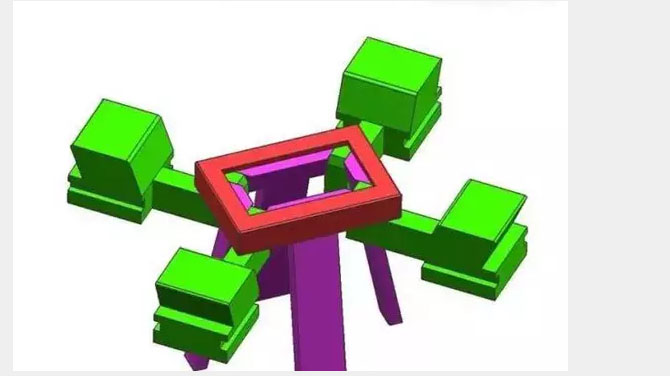

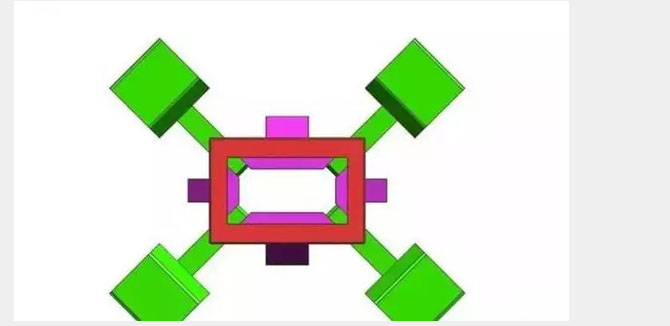

斜頂無法完全脫倒扣,我們只能考慮能否用斜頂+內滑塊的方式進行設計。如下圖所示,綠色部件為內滑塊,粉紅色部件為斜頂。
3.運作原理:

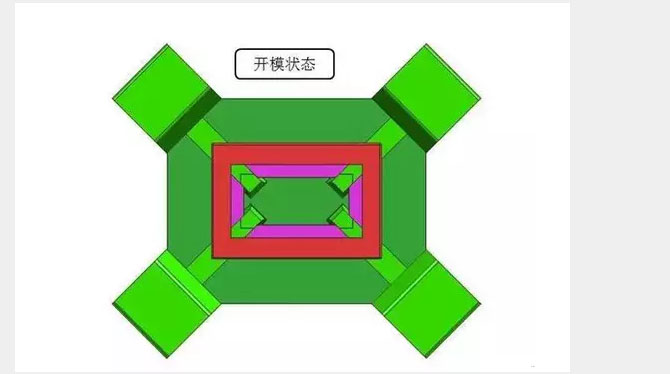

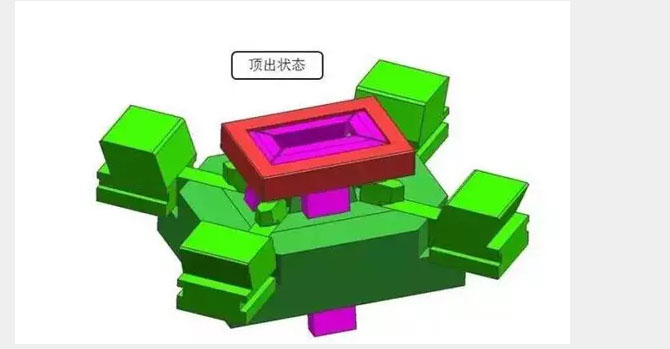

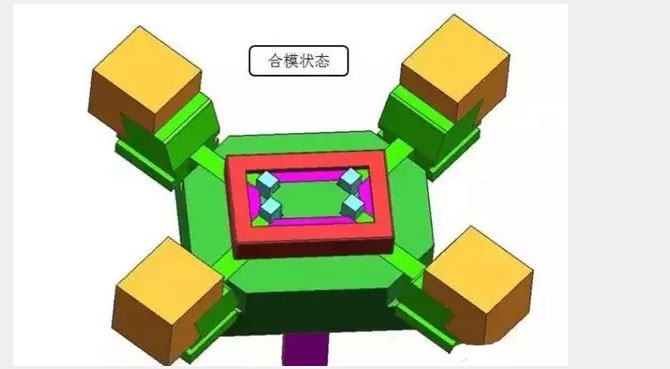

前后模部分打開,由于鏟機斜度的作用驅動內滑塊向內側移動,先脫離產品4個角落的倒扣,然后4支斜頂頂出產品,同時脫離倒扣,取出產品,合模進行下一個生產。
