注塑模具結構組成有哪些系統你知道嗎?

時間:2020-07-29 17:17:13 點擊:1106 次 來源:洛陽航標模塑科技有限公司

  在注塑模具結構組成中有什么作用?模具的結構由于塑料品種的性能,塑料制品的形狀和結構以及注射機的類型等不同而可能千變?nèi)f化,但是基本結構是一致的。注塑模具結構組成系統有哪些?他們分別是干什么的?

  1、澆注系統

  澆注系統是指塑料從射嘴進入型腔前的流道部分,包括主流道、冷料穴、分流道和澆口等。

  2、成型零件系統

  成型零件系統是指構成制品形狀的各種零件組合,包括動模、定模和型腔(凹模)、型芯(凸模)、成型桿等組成。型芯形成制品的內表面,型腔(凹模)形成制品的外表面形狀。合模后型芯和型腔便構成了模具的型腔。按工藝和制造要求,有時型芯和凹模由若干拼塊組合而成,有時做成整體,僅在易損壞、難加工的部位采用鑲件。

  3、調溫系統

  調溫系統是為了滿足注射工藝對模具溫度的要求,需要有調溫系統對模具的溫度進行調節。對于熱塑性塑料用注塑模,主要是設計冷卻系統使模具冷卻(也可對模具進行加熱)。模具冷卻的常用辦法是在模具內開設冷卻水通道,利用循環流動的冷卻水帶走模具的熱量;模具的加熱除可利用冷卻水通熱水或熱油外,還可在模具內部和周圍安裝電加熱元件。

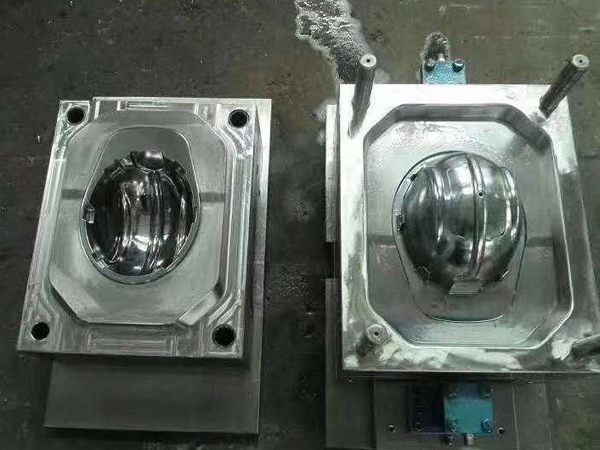

頭盔配件模具

  4、排氣系統

  排氣系統是為了將注射成型過程中型腔內的空氣及塑膠融化所產生的氣體排除到模具外而設立,排氣不暢時制品表面會形成氣痕,氣紋、燒焦等不良影響;塑膠模具的排氣系統通常是在模具中開設的一種槽形出氣口,用以排出原有型腔空氣的及熔料帶入的氣體。
  熔料注入型腔時,原存于型腔內的空氣以及由熔體帶入的氣體必須在料流的盡頭通過排氣口向模外排出,否則將會使制品帶有氣孔、接不良、充模不滿,甚至積存空氣因受壓縮產生高溫而將制品燒傷。一般情況下,排氣孔既可設在型腔內熔料流動的盡頭,也可設在塑模的分型面上。
  后者是在凹模一側開設深0.03-0.2mm,寬1.5-6mm的淺槽。注射中,排氣孔不會有很多熔料滲出,因為熔料會在該處冷卻固化將通道堵死。排氣口的開設位置切勿對著操作人員,以防熔料意外噴出傷人。此外,也可利用頂出桿與頂出孔的配合間隙,頂塊和脫模板與型芯的配合間隙等來排氣。

  5、導向系統

  導向系統是為了確保動模和定模在合模時能準確對中而設立,在模具中必須設置導向部件。在注塑模中通常采用四組導柱與導套來組成導向部件,有時還需在動模和定模上分別設置互相吻合的內、外錐面來輔助定位。

頭盔模具

  6、頂出系統

  頂出系統一般包括頂針、前后頂針板、頂針導桿、頂針復位彈簧、頂針板鎖緊螺絲等幾部分組成。當產品在模具內成型冷卻后,模具前后模分離打開,由推出機構--頂針在注塑機的頂桿推動下將塑料制品及其在流道內的凝料推出或拉出模具開腔和流道位置,以便進行下一個注塑成型工作循環。
  注塑模具結構組成有哪些系統,這些系統直接關系到模具制品的成型質量和生產效率。這些系統的度也必須是分毫不差,這樣出來的模具產品才能檢驗合格。航標模具科技有限公司是一家塑料橡膠成型工廠,為客戶提供高、中、低端產品制造解決方案,提高客戶供應鏈效率。你在塑膠模具上有任何需求歡迎聯系我們廠家或在網站下方留言。
